Инженерное решение для снижения загрязнения атмосферы и совершенства технологического процесса
В связи с этим для очистки больших объемов газовых выбросов с малым остаточным напором целесообразно использовать аппараты вихревого типа вихревые камеры (рис. 3.1 )
Принцип работы вихревого орошаемого аппарата заключается в том, что подлежащий очистке газ, проходя через тангенциальный лопаточный завихритель 2, приобретает вращательное (вихревое) движение. Параллельно с вводом газа, через патрубки, расположенные в верхней крышке корпуса 1, поступает жидкость. Далее жидкость дробится газовым потоком на капли, вовлекаемые газом в совместное вращательное движение, и образуется высокодисперсный вращающийся капельный слой. Отвод жидкости из вихревого аппарата осуществляется совместно с газом через центральный патрубок, а ее окончательное отделение от газа происходит в узле сепарации.
Возможность вихревой камеры достаточно продолжительное время удерживать жидкость в зоне контакта, низкое гидравлическое сопротивление, а также большая пропускная способность аппарата являются существенными отличиями вихревой камеры от традиционных массообменных аппаратов других типов. Эти достоинства позволяют рекомендовать аппарат для очистки газовых выбросов от паров легколетучих водорастворимых органических растворителей.
Процесс очистки предполагает использование физической сорбции паров органических растворителей с последующей их рекуперации и возвращением в технологический цикл ( рис.3.2 ).
Газовые выбросы, проходя через вихревую камеру 1, очищаются от органических растворителей. В узле сепарации 2 происходит разделение жидкой и газовой фаз. Насыщенный абсорбент из узла сепарации насосом 3 подается в ректификационную колонну 5 через подогреватель 4. В ректификационной колонне 5 происходит разделение смеси воды и легколетучих органических растворителей. Часть воды поступает в кипятильник 8, где испаряется и возвращается в ректификационную колонну 5, а часть охлаждается в холодильнике 7 и подается в вихревую камеру как свежий абсорбент. Сконденсировавшиеся в конденсаторе 6 пары органических растворителей могут быть возвращены в технологический процесс.
Замкнутый цикл дает возможность существенно снизить расход абсорбента и практически полностью исключить его сброс в систему очистки стоков промышленного предприятия.
Производительность установки от 500 м3¤ч и выше, расход воды от 0,1 до 0,6 м3¤ч, температура системы воздух – вода около 200С.
Испытания показали, что при производительности 1000 м3¤ч степень очистки Е = 95 – 98%.

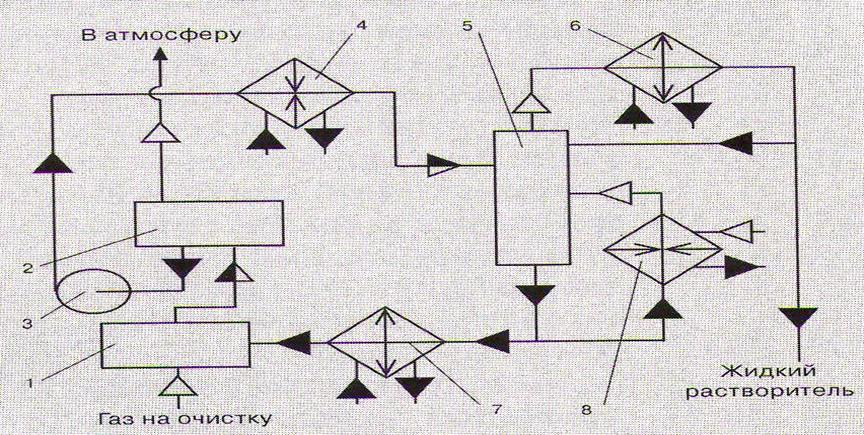

Рис 3.1 Схема установки очистки и рекупирации газовых выбросов от легколетучих органических растворителей.
1-вихревая камера
2-узел сепарации
3-насос
4- подогреватель
5-рефтикационная колона
6-конденсатор
7-холодильник
8-кипятильник
Рисунок 3.1 Вихревая камера
1 – корпус
2- тангенциальный лопаточный завихритель
